供電電源

24V DC

電壓容差

+10%/-20%

功耗

2.9W

輸出

繼電器安全輸出

3NO+1NC

晶體管信號輸出

<500mA 24VDC

繼電器觸點容量

AC-1

6A/250VAC/1500VA

AC-15

4A/240VAC

DC-1

6A/24VDC/150W

DC-13

4A/24VDC

最大切換容量

12A(分配在所有安全輸出觸點上)

接觸電阻

<100mΩ

最小負載

10mA/5V

觸點材質

AgSnO2 + 0.2μmAu

常規參數

輸出熔斷器（外接）

5A gL/gG

釋放響應時間

<30ms（從輸入到輸出），

輸入部件尾端檢知電阻

（觸邊/地毯）

1kΩ～10kΩ

電氣壽命

80000 次

污染等級

2

工作溫度

-25℃～85℃

工作濕度

35%-85%（未結冰或凝露）

沖擊耐受電壓

2.5kV

防護等級

外殼IP30，端子 IP20，推薦安裝于柜體或殼體IP54

存儲溫度

-40℃～105℃

外殼材質

阻燃PA66

安裝方式

標準 35mmDIN 導軌/彈簧卡扣

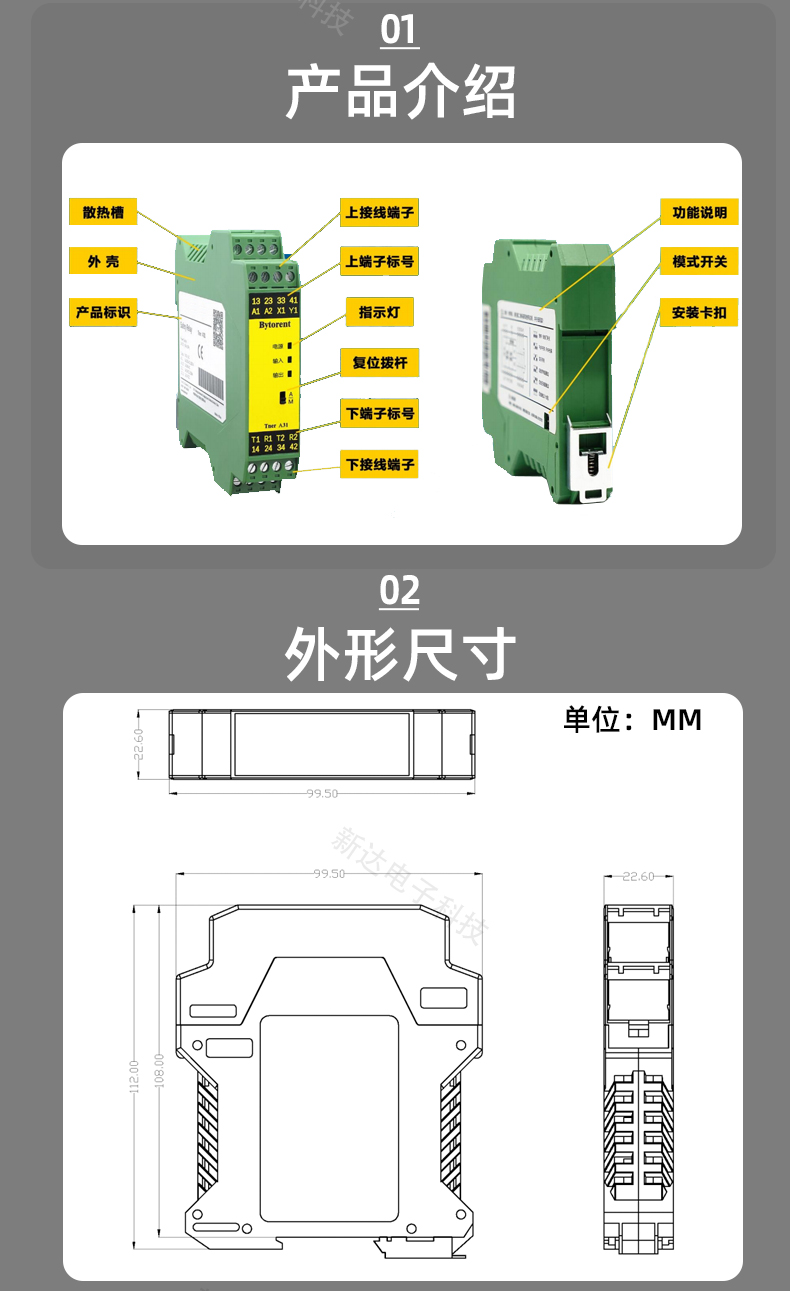

尺寸

114.5mm×100.5mm×22.5mm

重量

172g

連接參數

剛性導線可用橫截面范圍

0.5~2.5mm2

柔性導線可用橫截面范圍

0.5~2.5mm2

最小導線橫截面

AWG 24

最大導線橫截面

AWG 12

剝線長度

8mm

最小緊固扭矩

0.5 Nm

最大緊固扭矩

0.6 Nm

標準應用

符合

EN 60947-1:2007/A2:2014  // EN 60947-5-1:2004/A1:2009

EN ISO 13849-1:2015 // EN 62061:2005+A2:2015
